Hiába hisszük, hogy a digitális rendszerben mi vagyunk a főnökök, nem :) Mi maximum kérhetünk valamit a digitális központtól... Na de emiatt nem kell megijedni.
Az előző példánál maradva, azért nem mi vagyunk a főnökök, mert a beosztottak nem értik meg a mi szavunkat.
A digitális központban az alábbi feladatokat látja el:
- Kapcsolattartás velünk, felhasználókkal (UI - User interface)
- Kapcsolattartás a vezérlő eszközökkel (kézi vezérlő, kapcsolópult, stb)
- Kapcsolattartás a dekóderekkel
A pontos folyamat és digitális központ működésének megismerése nem feltétele a digitális rendszerek használatának, de amennyiben nem áll a Tisztelt Olvasótól távol a műszaki "hablaty" megértése, úgy mindenképpen javasolt.
A digitális központban lévő mikroprocesszor hasonlít egy hagyományos számítógéphez a felépítését tekintve. Van központi művelet végző egysége, vannak perifériái (pl. ahogy hagyományos gépen az egér, billentyű, monitor, stb) és vannak háttértárolói - memóriái. Ezek segítségével végzi el a nem egyszerű feladatát.
Amikor az adott buszrendszerek érkezik egy kérés a digitális központ felé, úgy azt a központ egy várólistára teszi, és amikor az előbbi üzeneteket továbbította, sorra veszi a mi kérésünket is. Ilyen például a mozdony sebesség, ha épp más mozdonnyal van elfoglalva, akkor előbb befejezi az azzal való kommunikációt. Ez természetesen nem jelent számunkra semmilyen várakozást, hisz ez olyan gyorsan történik, hogy egy szempillantás alatt ez a folyamat többszázszor lezajlik.
Konkretizálva a folyamatot, lássunk egy LocoNet vagy XpressNet rendszerre épülő digitális központ segítségével egy mozdony sebesség állítást.
- A kézivezérlő (NaWi, FRED, Multimaus) kérést küld a digitális központ fel, hogy az adott mozdony sebessége legyen 50%-os.
- Digitális központ veszi a kérést, és átfordítja a kérésünket olyan formátumba (másik csomag struktúrára), hogy a sínre kiküldhető legyen (DCC).
- A sínen lévő mozdony dekóder veszi az üzenetet és beállítja a sebességét 50%-osra.
Mivel a digitális központ akár többszáz mozdonnyal is tarthatja a kapcsolatot így látható, hogy milyen komoly feladata van egy digitális központnak.
Általában a digitális központoknak van kezelő felületük is, ahol kiadhatjuk egyszerűen az utasításokat. Váltó állítás, mozdony sebesség, stb.

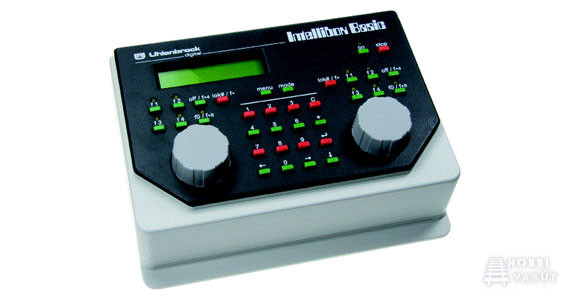

(Uhlenbrock - Intellibox)

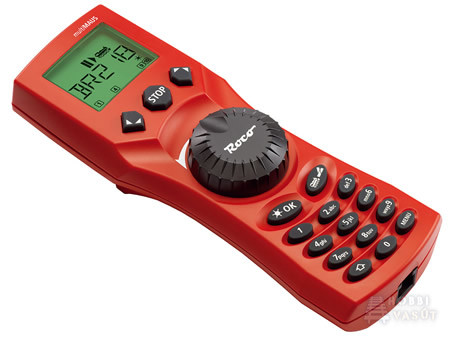

(Roco - Multimaus)
Egy speciális digitális központ a Roco Multimaus-a, ugyanis a központi egységet megspórolva egy master kézivezérlőben kapott az egész helyet.
