Korszerűsítsük a személykocsi világítást
|
Írta: Antal Miklós, idő: Jún 15, 2013, olvasva: 9345 |
|

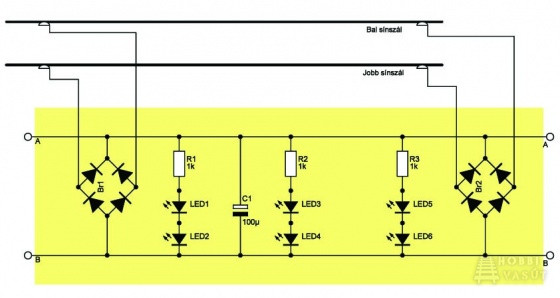

Most lássuk a kapcsolást:
- HO-s méretben a 6 db LED elegendő belső világítást ad, a legtöbb négytengelyes személykocsi teljes hosszában, de ez nem kötelező érvényű. A jumpert felhasználva, és elrejtve pl. az akkumulátortartó szekrény belső oldalába, lekapcsolhatunk akár egy egész szakasz világítását. A zárfényhez még egy sorba kötött LED-pár szükséges. Ebben az áramkörben a soros ellenállás értékét 1,5-1,8 kΩ-ra érdemes beállítani. Mivel a zárfénnyel rendelkező kocsi nem mindig az utolsó, ezért érdemes egy jumpert is beiktatni. Ezzel a megoldással érdekes, egyéni szerelvényt állíthatunk össze, illetve nappal nem szükséges a belső világítás működtetése. Az itt közölt megoldás digitális üzem esetén is használható, csak a két Br1; Br2 egyenirányító hidat kell kihagyni, és a LED-eket a dekóder kimenetére lehet kapcsolni.
- Az analóg üzemben, a jelzőknél szükséges szakaszolások miatt két egyenirányító híd beépítése célszerű, mert ha csak egyet építenénk be, akkor a kétoldali, párhuzamosan kapcsolt kerékérintkező miatt a szerelvény a jelzőt meghaladná.
- HO-s kéttengelyű személykocsi esetén elhagyható az egyik egyenirányító, de csak a rövid tengelytávú kocsik esetében. Azonban itt is mindig a vontató mozdony határozza meg az egyenirányító szükségességét. Azon mozdonyok esetén, amelyek lendületi tömege nagy, a vontatási feszültség lekapcsolása után több 10 mm-t is képesek gurulni. Ilyeneknél feltétlenül, minden egyes kerékérintkezőhöz egy egyenirányítót is építsünk be!
- Az egyenirányítók utáni belső elosztó + / - fővezetéket érdemes továbbvezetni a következő kocsik felé. Ez az A és B csatlakozási hely. A ROCO gyárt kontaktussal ellátott vonó csatlakozót. Ezt felhasználva abszolút villogásmentes lesz a szerelvényünk belső világítása, de itt a vonócsatlakozónál meg kell jelölnünk, hogy melyik a pozitív, és melyik a negatív pólus. Helytelen csatlakoztatás esetén a diódák, vagy egyenirányítók azonnal tönkremennek!
- Ha fixen összeállított szerelvényünk van, ott az átkötés a kocsik között a fékcsöveket szimulálhatja.
|
