Nyomtatott áramkörök készítése házilag
Oszd meg másokkal is ezt a Facebook-on!
Írta: Frankye, idő: Okt 22, 2013, olvasva: 21701
Lapozás:

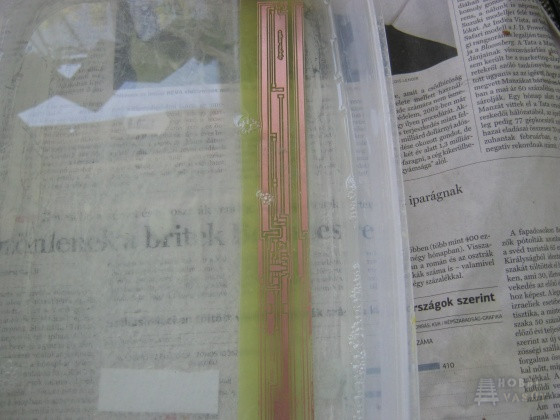

Kerítsünk egy csipeszt, és fogjuk meg a lefotózott lemezünket. Azért kell a széleken a ráhagyás, mert a fotólakk a vegyszereknek a kellő helyen ugyan ellenáll, de még a csipesz által okozott mechanikus erő karcolásait sem viseli el, viszont a számunkra nem lényeges, technológiai részen büntetlenül matathatunk. Tegyük a hívóoldatba a lemezt, lakkal felfelé nézzen! Számoljunk el magunkban úgy 15-ig, majd kezdjük a csipesszel a lúgban mozgatni a lemezt. A megvilágított részeken, erős lila elszíneződést követően a felesleges lakk leoldódik a lemezről, míg rajzolat szürkés-zöldes formában ott marad. Az előhívás, a lemez mozgatásával sem tarthat tovább kb. 2 percnél. Ha ennél hosszabb, akkor nem eléggé átlátszó a filmünk (esetleg transpaus-szal dolgoztunk?), vagy nagyon vastag lakkot fújtunk fel a lemezre. Mindkét esetben növelni kell a megvilágításai időt. Ha a rajzolat szépen előjött, akkor a lemezt vegyük ki az oldatból, majd óvatosan öblítsük le a hívószer maradékát folyó vízzel, de ne veressük erős sugárban a vizet a lemezre. Törlés helyett én hajszárítóval kergetem le a vizet, stabilizálva így a rajzolatot. Most már rendes megvilágításban ellenőrizhetjük, hogy a rajzolat megfelelő-e. Ha vannak rajta kisebb hibák, akkor azokat kézzel is javíthatjuk, a Wolf Kft. 191 számú, vékony NYÁK-filc tollával „betömhetjük” az esetleges réseket. Most szigetelőszalagból, vagy maszkoló szalagból egy kis fület ragasszunk a lemez hátoldalának a közepére. Erre azért van szükség, hogy ne kézzel kelljen nyúlkálnunk a vaskloridos maratóban. Úsztassuk fel a lemezt ennél a fülnél fogva óvatosan a maratóoldat felszínére, a rajzolattal lefelé. Ezt úgy tegyük meg, hogy a lemez rövidebbik oldalánál a szélét tegyük először a folyadék felszínére, majd innen engedjük rá óvatosan, hogy levegőbuborék ne ragadjon alá. Nyugodjunk meg, nem fog elsűlyedni. Erre azért van szükség, mert a vasklorid a lakkal nem takart felületen a rezet lemarja a NYÁK lemezről, a lemart réz pedig oxid formájában szépen le fog ülepedni az oldat aljára. Ezért nem jó, ha csak szimplán belesűlyesztjük a lemezt a maratóba. A maratás ideje alatt a marató edényt zárjuk le! Gyorsítja a dolgot, ha a folyadékot óvatosan melegítjük. Nyáron ezt kényelmesen megtehetjük, ha a napra tesszük a marató edényt. Hidegebb időben egy újsággal letakart radiátor tetején is végezhetjük a maratást. 40°C-nál ne melegítsük jobban fel a maratót, felesleges. Időnként ellenőrizzük a folyamatot, néha-néha a ráragasztott fülnél ki is emelhetjük a lemezt, majd óvatosan visszaúsztathatjuk az oldat tetejére! Üvegszálas lemez esetén, ha a maratás készen van, a kész rajzolat szépen látszik!

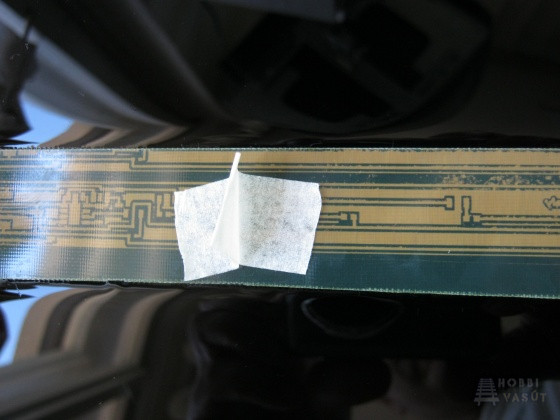

Úsztatás

Kimarva

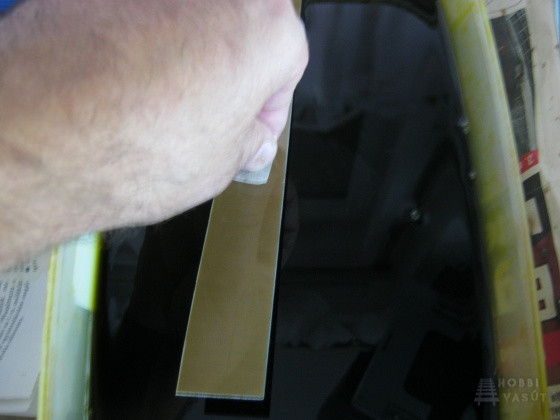

Ha készen vagyunk, akkor vegyük ki a lemaratott lemezt az oldatból, csepegtessük le alaposan, majd zárjuk vissza az edényt, a lemezt pedig bő vízzel öblítsük le. A lakkot is távolítsuk el, a fülre sem lesz már szükségünk. A lakkot akár súrolóporos, vizes szivaccsal is letakaríthatjuk, de használhatunk hozzá nitróhigítót is. A kész lemezt szárítsuk meg. Akár készen is lehetnénk, csakhogy a réznek van egy számunkra kellemetlen tulajdonsága: szabad levegőn oxidálódik, egy oxidos nyomtatott áramkör pedig nem szép látvány. Most következik az utolsó előtti lépés, ónozzuk le a kész lemezt! Na, nem úgy, hogy pákával végigfolyatunk rajta egy csomó forrasztóónt! Most jön a kémiai ónozó, vagyis a hideg galván. Egy másik csipesszel tegyük be a kész lemezt az ónozó oldatba, rajzolattal felfelé. A folyamat úgy 5-10 percet vesz igénybe, közben az újra lezárt edény óvatos mozgatásával hullámoztassuk meg a folyadékot a lemezen párszor. A folyamat szépen követhető, fokozatosan egy jól átforrasztható, és a rezet védő ónréteg képződik a lemezen. Ha készen van, akkor a csipesszel vegyük ki a lemezt, csepegtessük le, zárjuk vissza az edényt, majd enyhén mosogatószeres szivaccsal, folyó víz alatt mossuk le az ónozó oldat maradékát a lemezről. Öblítsük le a csipeszünket is! Ha a mosogatószer kicsit lúgos kémhatású anyagával nem semlegesítjük a lemezen az ónozó kénsavas maradékát, akkor nagyon hamar feketére fog elszíneződni a lemez, és később forraszthatatlan lesz. Töröljük le a lemezünket. Ha jól dolgoztunk, akkor lehet gyönyörködni a munkánkban.

Ónozás előtt...

... és utána
