A mágneses működtetésű szenzorok esetén többféle felhasználási lehetőség közül választhatunk:

- ha a két sínszál között helyezzük el az érzékelőt, akkor az minden egyes, mágnessel ellátott jármű elhaladásakor egy impulzust szolgáltat, melyet tárolnunk, feldolgoznunk kell.

- ha az érzékelőt valamely menetirány szerinti oldalon helyezzük el, akkor csak a helyesen felhelyezett jármű elhaladásakor keletkezik egy impulzus.

- természetesen, ha a modell járművek alján több mágnest szerelünk fel, akkor már impulzus sorozatot kapunk, amit meg lehet számolni.



Hogyan lehetséges e szenzorok által szolgáltatott impulzusok feldolgozása?

Ehhez kell segítségül hívnunk a digitális elektronika néhány egyszerű alapkacsolását, mint a kapu áramköröket és multivibrátorokat (számlálókat).

Ha egy adott szakasz két végpontján elhelyezünk egy-egy érzékelőt, akkor az adott szakasz bejáratánál elhelyezett szenzortól származó impulzust egy S-R tárolóval tárolhatjuk, majd a kijáratnál elhaladó jármű törli azt.

S-R tárolót a legegyszerűbben két NAND kapuból készíthetünk.

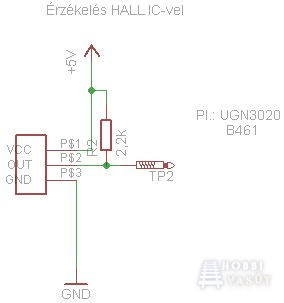

Mivel a Hall IC-k kimenete nyitott kollektoros, ezért szükségünk van egy munkaellenállásra, mely 2,2 kΩ:

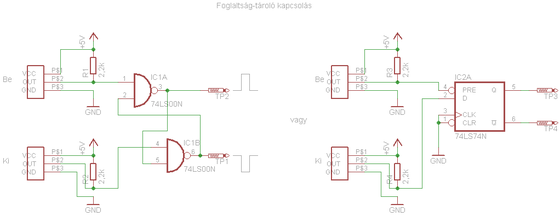

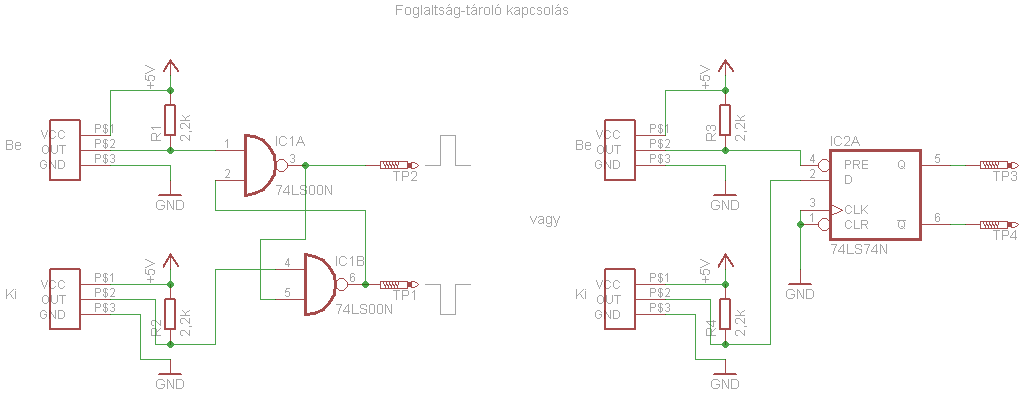

A megvalósítható tároló kapcsolás két lehetősége
